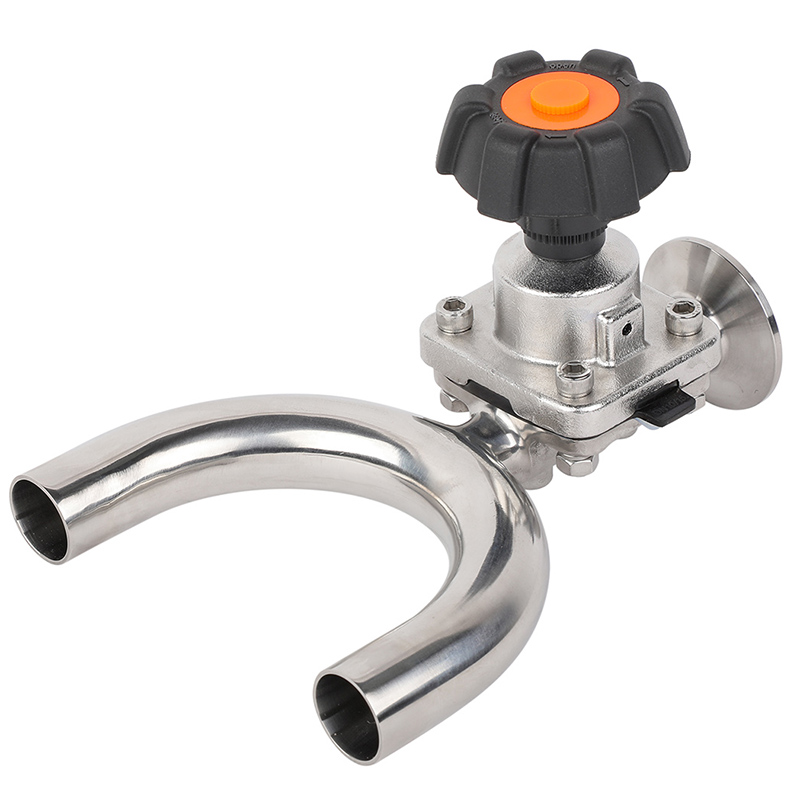

手動U型三通隔膜閥
適用于惰性、腐蝕性、液體和氣體介質
支持CIP/SIP,優化排水，清洗和消毒
緊湊的設計，適合狹小的空間
閥體和隔膜有多種材質可選
可調節手輪實現最優流量
等徑閥體/變徑閥體可選

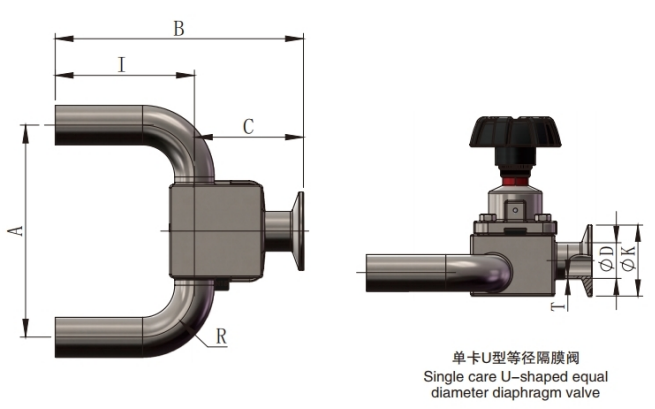

技術參數
| SIZE | K*D*T | A | B | C | I | R | ||
| DIN11850-1 | DIN11850-2 | |||||||
| DN15 | 0.5" | 34*18*1.5 | 34*19*1.5 | 136 | 153 | 68 | 85 | 35 |
| DN20 | 0.75" | 34*22*1.5 | 34*23*1.5 | 146 | 158 | 68 | 90 | 40 |
| DN25 | 1" | 50.5*28*1.5 | 50.5*29*1.5 | 179 | 182 | 82 | 100 | 50 |
| DN32 | 1.25" | 50.5*34*1.5 | 50.5*35*1.5 | 214 | 198 | 93 | 105 | 55 |
| DN40 | 1.5" | 50.5*40*1.5 | 50.5*41*1.5 | 224 | 210 | 100 | 110 | 60 |
| DN50 | 2" | 64*52*1.5 | 64*53*1.5 | 261 | 232 | 112 | 120 | 70 |
| DN65 | 2.5" | 91*70*2.0 | 91*70*2.0 | 325 | 267 | 137 | 130 | 80 |
| DN80 | 3" | 106*85*2.0 | 106*85*2.0 | 345 | 306 | 166 | 140 | 90 |
| DN100 | 4" | 119*104*2.0 | 119*104*2.0 | 395 | 362 | 212 | 150 | 100 |
| SIZE | K*D*T | A | B | C | I | R | ||
| DIN11850-1 | DIN11850-2 | |||||||
| 19 | 3/4" | 50.5*19.05*1.5 | 50.5*19.05*1.65 | 123 | 148 | 68 | 80 | 28.5 |
| 25 | 1" | 50.5*25.4*1.5 | 50.5*25.4*1.65 | 146 | 172 | 82 | 90 | 33.5 |
| 32 | 1.25" | 50.5*31.8*1.5 | / | 180 | 183 | 93 | 90 | 38 |
| 38 | 1.5" | 50.5*38.1*1.5 | 50.5*38.1*1.65 | 201 | 200 | 100 | 100 | 48.5 |
| 51 | 2" | 64*50.8*1.5 | 64*50.8*1.65 | 242 | 222 | 112 | 110 | 60.5 |
| 63.5 | 2.5" | 77.5*63.5*1.5 | 77.5*63.5*1.65 | 332 | 267 | 137 | 130 | 83.5 |
| 76.2 | 3" | 91*76.2*2.0 | 91*76.2*1.65 | 342 | 283 | 143 | 140 | 88.5 |
| 89 | 3.5" | 106*76.2*2.0 | / | 372 | 316 | 166 | 150 | 103.5 |
| 102 | 4" | 119*101.6*2.0 | 119*101.6*1.65 | 492 | 382 | 212 | 170 | 127 |
| 技術參數： | ||
| 驅動方式 | 手動、氣動 | |
| 公稱尺寸 | DN15-DN100 | |
| 閥體材質 | ASTM A351:CF3M | ASTM A182:F316L 904L 2205 2507 |
| ASTM B564:C276 C22 | GB/T 2965 TA2 TA10 | |
| 閥芯閥蓋 | ASTM A351 CF8 | |
| 連接方式 | 對焊、卡箍、法蘭連接 | |
| 工作壓力 | DN15-DN100 PN10bar AISI:145psi | |
| 工作溫度 | 取決于隔膜材料 | |
| 膜片材質 | EPDM;EPDM+PTFE;EPDM/PTFE | |
| 接液內表面粗糙度：≤Ra0.4um ≤Ra0.25um | ||
