真空球閥是適用于真空系統中接通或切斷管路的介質流作用閥門。
該閥為三片式真空球閥，靠球面密封，可以實現既能用在真空狀態下，也能在低壓狀態中使用，并可任意位置安裝。
結構中閥體、閥桿為不銹鋼，閥座、填料等密封材料均為聚四氟乙烯，因而適用于介質為空氣、水、蒸汽、酸、堿等。
適用于真空系統和壓力系統中接通或切斷帶有酸、堿性的氣體及液體的介質流。
高真空球閥廣泛用于食品、制藥、精細化工以及新能源、真空鑄造、真空鍍膜行業半導體產業等。
|
適用范圍 |
快卸法蘭(GB4982)0 . 1x105～1 . 3x10~? 活套法蘭(GB6070)0 . 6x105～1 . 3x10~? 固定法蘭(GB6070)1 . 6x105～1 . 3x10~? 螺紋連接1 . 6x106～1 . 3x10~? |
|
閥門漏率(Pa.L/S) |
≤1.3x10~? |
|
介質溫度(℃) |
-60～+150(TFM1600) -30～+240(PPL密封seal) |
|

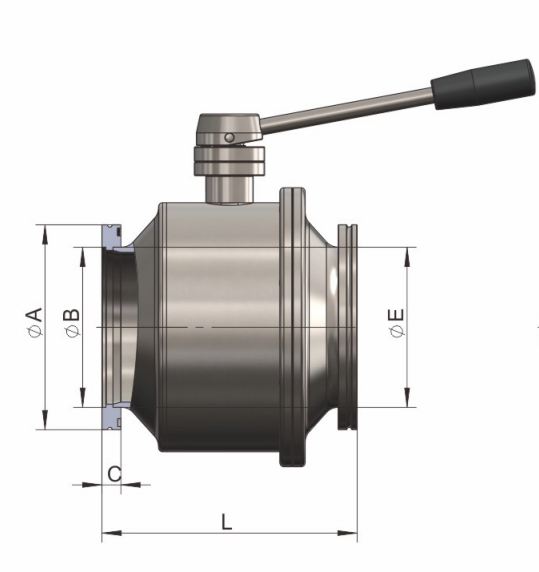

SIZE |
A |
B |
C |
E |
L |
|
|
DN |
NSP |
|||||
|
ISO63 |
2.5" |
95 |
70 |
12 |
63.7 |
110 |
|
ISO80 |
3" |
110 |
83 |
12 |
76.4 |
125 |
|
ISO100 |
4” |
130 |
102 |
12 |
101.8 |
162 |
|
ISO160 |
6" |
180 |
153 |
12 |
152.9 |
230 |
|
SO200 |
8" |
240 |
213 |
12 |
203.7 |
300 |
|
技術參數: |
|
|
驅動方式 |
不銹鋼手柄、鋁制氣動執行器(單作用、雙作用)、電動執行器 |
|
公稱尺寸 |
DN10-DN100 |
|
閥體配置 |
真空閥體 |
|
接液材質 |
SS/HC/Ti |
|
非接液材質 |
SS |
|
連接方式 |
對焊、快卸法蘭、法蘭 |
|
工作壓力 |
DN10-DN100 PN16bar |
|
工作溫度 |
按密封圈材料性能 |
|
接液內表面粗糙度:≤Ra0.6μm ≤Ra0.25μm |
|
|
外表面粗糙度:Ra≤0.8μm以及≤0.4μm |
|
