半球閥是一種新型的快速起閉閥門，是目前燃煤電廠氣力輸灰系統中使用數量最多、使用效果”的關鍵性閥門。
主要應用于電力、冶金、化工、食品、制藥等領域氣力輸送系統中的干灰、干粉物料的進料口、出料口、排氣口、助吹口、排堵口及管道切換的開關控制。
產品的優良性能在多年市場運作中得到充分驗證，贏得廣大客戶的信賴。
半球閥閥芯是一個球面圓頂，半球閥在開關過程中，閥芯與橡膠密封圈間保持有約1mm 的間隙，使閥芯與橡膠密封圈可以以無接觸的方式運動，目的是使閥芯與密封圈之間不產生摩擦，減少磨損。
半球閥的氣動執行元件為全封閉回轉推桿式氣缸，直接驅動半球閥轉動，有效地防止了灰塵進入其中造成磨損、泄漏等現象的發生。
當半球閥處于關閉狀態時，橡膠密封圈充氣，膨脹緊緊地壓在球面圓頂閥芯上，從而形成一個非常可靠的密封環帶，阻止了管道內物料的流動。
當半球閥開啟時，橡膠密封圈排氣，半球閥閥芯開啟，此時閥門打開。
半球閥閥芯根據使用場合的不同，采用不同材料，表面進行不同硬化處理方式，利用閥芯光滑堅硬的表面，可保證與橡膠密封圈良好的緊密接觸以保證密封的可靠。
橡膠密封圈采用特種材料制成，具有耐高溫、耐腐蝕、耐磨損、耐老化等特點，使用壽命長。閥門開啟時，料口全流通無阻擋。
1)啟閉靈活、閥芯無沖刷 半球閥在開關過程中，閥芯與特制的橡膠密封圈保持有0.8~1.5mm的間隙，閥芯動作時與密封圈無接觸、運行阻力小、轉動靈活、可靠，密封圈的使用壽命長；閥門開啟時，料口全流通無阻擋，避免了物料對閥芯的直接沖刷。
2)密封嚴密、性能優良 半球閥的密封采用特制可充氣式橡膠密封圈，密封性好。當半球閥處于關閉狀態時，橡膠密封圈充氣、膨脹，緊緊包裹在球面閥芯上，形成一個非?？煽康拿芊猸h(huán)帶，密封嚴密，從而能有效截斷管道內物料的流動。
3)選材考究、工藝科學 閥芯是半球閥的核心部件，根據使用工況的不同采用不同的耐磨材料，使產品具有耐磨、耐沖刷等特性；閥芯光滑堅硬的表面，保證了閥芯與橡膠密封圈的緊密接觸，實現了密封的配置。
4)自動控制、運行可靠 半球閥的氣動執行器采用全封閉回轉推桿式直缸驅動，回轉輸出，性能可靠，輸出扭矩大，可滿足在惡劣工況條件下工作。
|

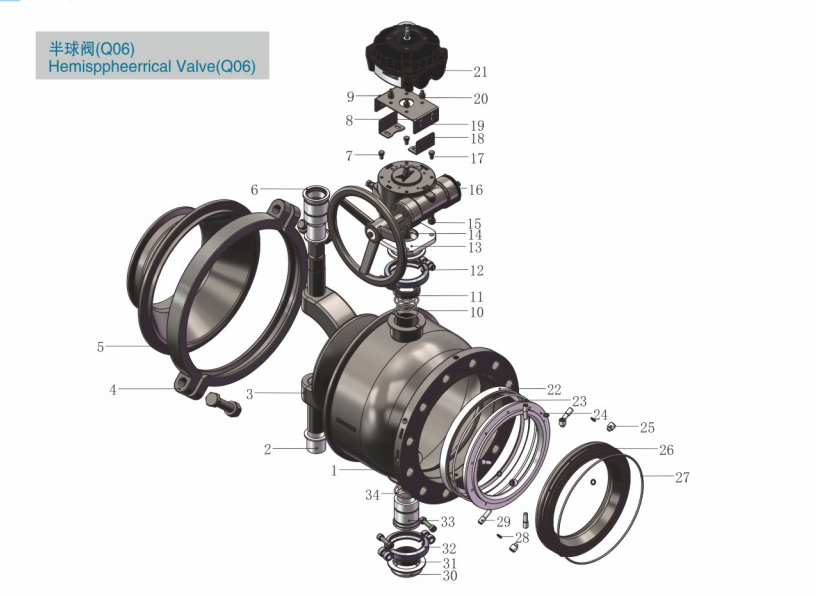

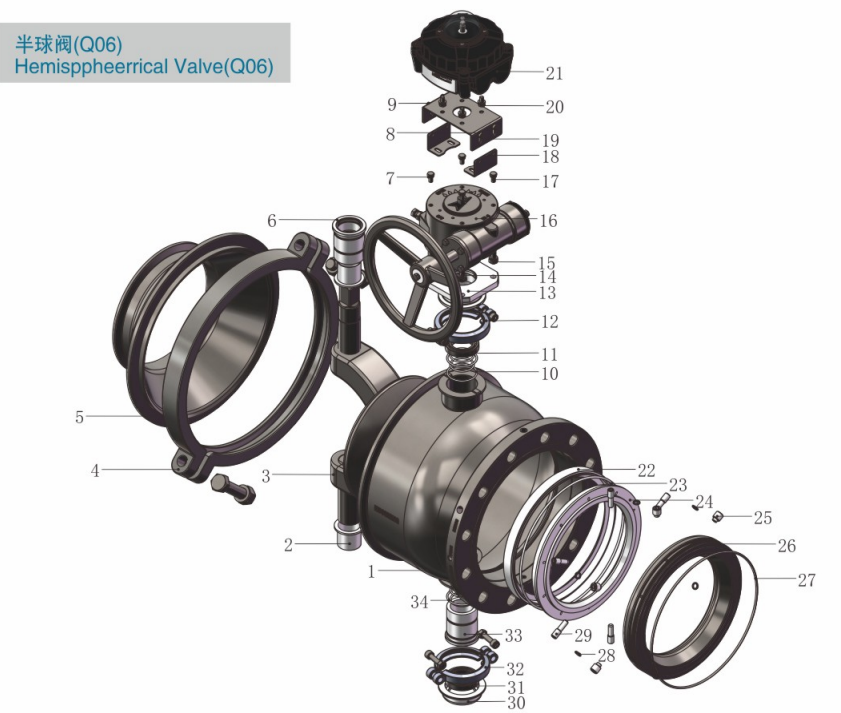

序號 |
名稱 |
材質 |
|
1 |
球閥體 |
SS/HC/Ti |
|
2 |
導向套 |
PTFE |
|
3 |
球芯 |
SS/HC/Ti |
|
4 |
高壓卡箍 |
CF8 |
|
5 |
閥蓋 |
SS/HC/Ti |
|
6 |
導向套 |
PTFE |
|
7 |
彈墊 |
304 |
|
8 |
彈墊 |
304 |
|
9 |
內六角螺釘 |
304 |
|
10 |
O型圈 |
FKM |
|
11 |
滾珠軸承 |
304 |
|
12 |
高壓卡箍 |
CF8 |
|
13 |
支架 |
304 |
|
14 |
彈墊 |
304 |
|
15 |
外六角螺釘 |
304 |
|
16 |
渦輪手柄 |
CF8 |
|
17 |
外六角螺釘 |
304 |
|
18 |
支架 |
304 |
|
19 |
支架 |
304 |
|
20 |
外六角螺 |
304 |
|
21 |
防爆回信器 |
AL |
|
22 |
限位件 |
SS/HC/Ti |
|
23 |
O型圈 |
FKM |
|
24 |
密封件 |
VMQ |
|
25 |
外絲堵頭 |
304 |
|
26 |
滑塊 |
SS/HC/Ti |
|
27 |
O型圈 |
FKM |
|
28 |
外絲堵頭 |
304 |
|
29 |
螺釘 |
304 |
|
30 |
堵頭 |
304 |
|
31 |
滾珠軸承 |
304 |
|
32 |
高壓卡箍 |
CF8 |
|
33 |
導向套 |
PTFE |
|
34 |
O型圈 |
FKM |
|
技術參數: |
|
|
驅動方式 |
渦輪手柄、鋁制氣動執行器(單作用、雙作用)、電動執行器 |
|
公稱尺寸 |
DN50-DN300 |
|
閥體配置 |
半球閥體 |
|
接液材質 |
ASTM A182 :316L ASTM B574:C276/C22 GB/T 2965 TA2 TA10 |
|
非接液材質 |
ASTM A182304 |
|
連接方式 |
對焊、卡箍、法蘭 |
|
工作壓力 |
DN50-DN300 PN16bar |
|
工作溫度 |
按密封圈材料性能 |
|
密封圈材質 |
EPDM密封圈-10~+120 ℃ |
|
VMQ密封圈-10~+150 ℃ |
|
|
FKM密封圈-10~+180 ℃ |
|
|
接液內表面粗糙度:≤Ra0.6μm ≤Ra0.25μm |
|
|
氣動附件 |
電磁閥、限位開關、電氣定位器、手輪離合器、空氣過濾減壓閥 |
