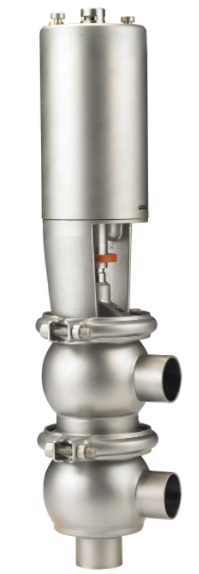

氣動焊接換向閥
該類型閥門主要是為了讓介質達到換向或截止停留的目的，因其優越的密封性和
可清潔性，故廣泛應用于各種衛生行業領域。
工作原理
氣動截止/換向閥系列是將壓縮空氣所產生的能量轉換為機械能，該機械能會驅動閥桿軸向運動，從而移動密封部件所處位置的不同會對管道口的開關形成控制，最終達到介質換向或停留的目的。手動截止換向閥系列通過人為對手柄的操控，最終也是為了達到介質換向或停留的目的。
特點
有各種標準的閥門系列可以向客戶提供，即用于DIN標準系列，3A標準系列，SMS標準系列，ISO/IDF標準系列，BS/RJT標準系列，ASME /BPE等標準系列。
該類型閥門有截止型和換向型兩種閥門型式，而截止型的閥門可以制成帶有兩個或三個的管道接口，換向型的閥門可以制成帶有三個到五個的管道接口，其多樣性充分滿足了市場的需要。

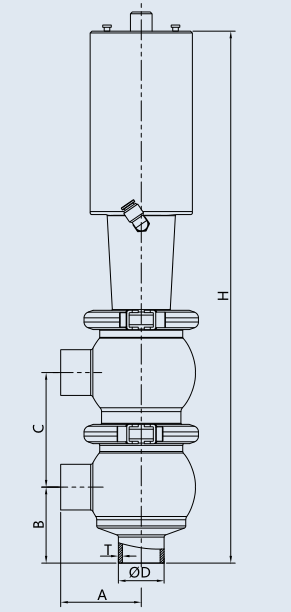

技術參數
| SIZE | D*T | A | B | C | H | ||||
| DIN | DIN11850-2 | ISO/SMS | 3A/BPE | ||||||
| DN40 | 1 1/2" | 40*1.5 | 41*1.5 | 38.1*1.5 | 38.1*1.65 | 68.0 | 62.0 | 93.0 | 552.0 |
| DN50 | 2" | 52*1.5 | 53*1.5 | 50.8*1.5 | 50.8*1.65 | 68.0 | 62.0 | 93.0 | 604.0 |
| / | 2 1/2" | 70*2.0 | 70*2.0 | 63.5*2.0 | 63.5*1.65 | 84.5 | 81.3 | 95.0 | 628.0 |
| DN65 | 3" | / | / | 76.2*2.0 | 76.2*1.65 | 93.5 | 93.5 | 116.0 | 686.0 |
| DN80 | / | 85*2.0 | 85*2.0 | 88.9*2.0 | / | 118.5 | 115.0 | 138.0 | 707.0 |
| DN100 | 4" | 104*2.0 | 104*2.0 | 101.6*2.0 | 101.6*2.11 | 118.5 | 115.0 | 138.0 | 753.0 |
